陰極保護究竟是什么？全方位了解陰極保護！
發布時間：
2020-11-16
來源：
作者：
電化學腐蝕防護是工業裝置防腐中極其重要的一環。相對純化學腐蝕，電化學腐蝕速率快，危害性更大。為保證工業設備、設施的使用安全，延緩在強腐蝕環境下的使用壽命，必要的情況下應采取陰極保護。
（一）什么情況下需要進行陰極保護
（1）內徑≥30m的儲罐宜陰極保護（GB50393要求），近似也就是罐容在1萬方以上的儲罐；
（2）埋地油氣長輸管道、油氣田內部埋地管道或外輸管道應進行陰極保護；其他埋地管道宜進行陰極保護（GB/T21448規定）；
（3）刷涂防腐涂料一般也就在5年，不能保證設備的設計壽命；
（4）設備或構件比較重要；被保護的結構相對簡單，表面積較大；
（5）必須存在電解質。一般含常溫水的介質中都存在離子，相應也就成為了優良的電解質。
以大型原油儲罐為例，當原油含水率較高，含雜質離子較多的時候，靜置時水會(huì )沉積在設備底部，造成底圈罐壁板和罐底板嚴重腐蝕。而罐底板一旦腐蝕穿孔，維修很難。
又比如海水中的樁柱等，海水中離子含量高，電化學腐蝕極其嚴重。因此必須設置必要的陰極保護措施。
（二）陰極保護電位
不同環境下鋼材電化學腐蝕機理
根據原電池原理，陽極作為活性極，失去電子，發生氧化反應。鋼材的電化學腐蝕中，Fe為陽極。
因此陰極保護也就是通過改變系統電位，避免設備或者管道成為原電池的陽極。

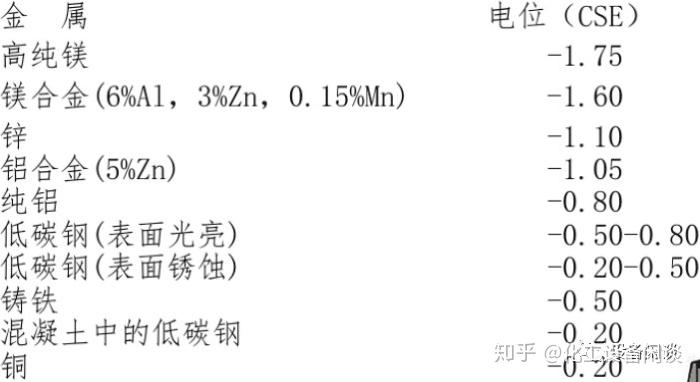

土壤或水中金屬腐蝕電位（V）(CSE:銅/硫酸銅參比電極)
腐蝕電位也就是金屬失去電子的難易程度。自然電位越低，失電子就更容易。通過上圖，我們也就發現為什么犧牲陽極多采用鎂、鋅、鋁合金等，因為他們的電位相對鋼鐵更負，才能更好保護鋼鐵不被腐蝕。
我國的GB50393規定：

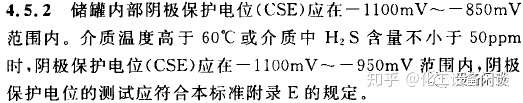

GB50393關于儲罐內部陰極保護電位的規定

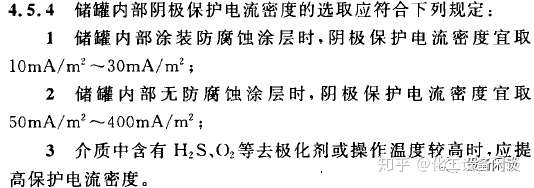

GB50393關于儲罐內部陰極保護電流密度的規定
美國NACE規定：陰極保護時被保護結構負電位至少達到-0.85V（CSE）。
（三）陰極保護系統
包括犧牲陽極和外加電流陰極保護。
犧牲陽極：在被保護金屬上連接電位更低的金屬犧牲陽極，優先腐蝕犧牲陽極，保護高電位金屬。
外加電流：保護回路中連接直流電源，使被保護金屬成為陰極。
外加電流陰極保護系統包括：被保護機構、恒電位儀（陰極保護電源）、輔助陽極（包括深井陽極、淺埋陽極、柔性陽極、網狀陽極等）、電位測試系統（參比電極）以及相關的電纜等。

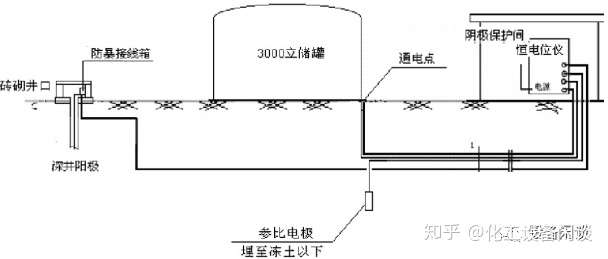

儲罐外加電流陰極保護系統

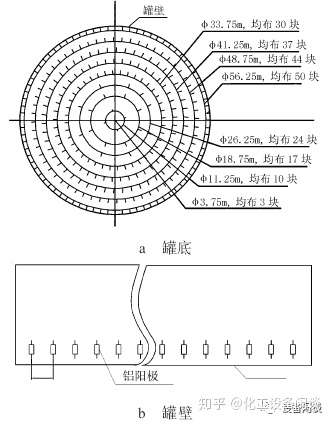

某5萬方鋁犧牲陽極罐內分布
深井陽極埋深大，此時土壤電阻率低，可降低外加電流陰極保護的能耗。但深井陽極對地質條件、地下水位等要求高，對構筑物、地下管網有干擾，且需要鉆深孔，施工復雜且費用高。
柔性陽極目前應用越來越廣泛，包括導電聚合物線性陽極和混合金屬氧化物陽極（MMO）。施工方便，適應性廣，對其他構筑物干擾小。
（四）如何選擇陰極保護方式
綜合考慮外界腐蝕條件，土壤電阻率，技術方案，工程規模，兩種陰極保護方式的特點，經濟性等，再結合工程實例。
（1）儲罐內壁宜采用犧牲陽極，外壁宜采用外加電流陰極保護；
（2）惡劣腐蝕條件下或土壤電阻率高的環境，優選外加電流保護，因為驅動電壓恒定，陰極保護電流控制靈活；
（3）工程規模大、需要保護整個罐區或者大范圍的長輸管道，優選外加保流保護方式；
（4）鄰近的金屬構筑物不能被干擾時，優選犧牲陽極保護；
（5）因外加電流陰極保護一次投資大，長期耗電且需要人員維護，消耗資金多，須進行經濟性比選。
